| Brand Name: | CHEEBO Technology |
| Model Number: | CBZD-2540 |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| Packaging Details: | 海洋のmoisture-proof木の場合 |
| Payment Terms: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |

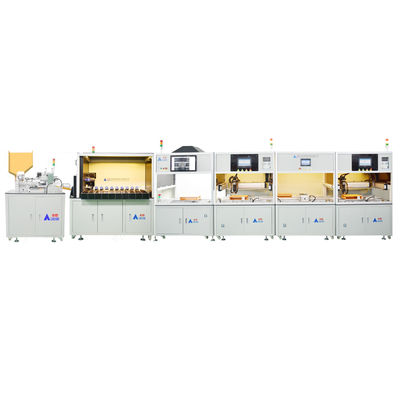

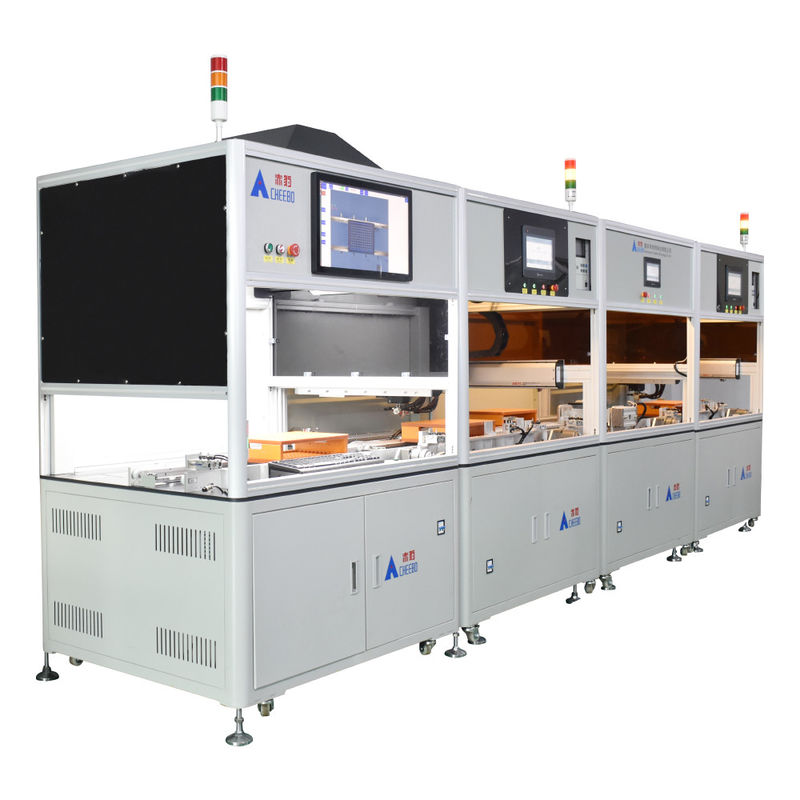

円筒型リチウムイオンバッテリーパック 組立ライン 円筒型セル 汎用型
● 自動 バッテリー 供給 メカニズム:ロボット の 腕 は,自動 に バッテリー を 掴み,指定 さ れ た 電路 に 置く.直径 は 18‐21 インチ,長さ は 65‐70 インチ です.
●電動電池の小麦用紙を作る機械:PLC制御のステップモーターとシリンダーを使用して,完成した電動電池の正極に小麦用紙を貼り付けます.シリンダーを使用して切断機を動かします.4つの電気コアを同時にスタンプしてペーストします各パーツは高速鋼で 耐磨性が高い
● バッテリーソート機: バッテリーにデータをスキャンして保存する機能.ソートするグレードは7種類.自動ソート装置は,様々な仕様の円筒型電池の電圧と内部抵抗の試験に適しています.直径18-21 長さ65-70
●CCD視力検査機器:CCD産業カメラと機械視力技術に基づく多機能の視力検査システム.
●電池用の自動スポット溶接機:単面自動スポット溶接で各種の仕様を備えた円筒型電池を溶接するのに適しています.
● ジグ 回転 システム:自動 に ジグ が その 位置 に 達 する よう に 感知 し,回転 メカニズム は ジグ を 固定 し て 旋回 し て 次 の プログラム に 戻す よう に する.
●ジグ回転システム:自動でジグが位置に達することを感知し,回転メカニズムはジグを固定し,次のプログラムに戻すように回転します.
● リチウム電池パック生産ラインは,家電/電気自転車/電気工具/庭園工具/エネルギー貯蔵電力などのための電池パック組成の生産に適しています.
●モジュール式設計:各機器は自動的に接続したり,個別に使用したり,必要に応じて自由に組み合わせて使用できます.
● リチウム 電池 の 生産 ライン は,近代 的 な 自動 システム の 専門家 が 開発 し た 多軸 の 運動 制御 システム です.自動生産機器のリアルタイムと効果的な制御を実現するために,精密ドライブとモーター制御の自動メカニズムを採用.
● リチウム電池の組み立てラインは,18650,21700,26650,32700などの円筒型電池の組み立てラインに適用できます.
● 組み込み 固定 装置 の 戻り 軌跡 組み立て が 完了 し た 後,手動 で 固定 装置 を 取り出し,戻り 軌跡 に 置く.
● 固定 装置 は,自動的に 前 の 位置 に 戻り,手動 に 組み立て られ,溶接 線 に 置か れ ます.
| 作業方法 | ステップモーター + パンネマティック | 機械の寸法 | 1275*860*1524MM |
| 構造材料 | アルミ合金 | 機械の重量 | 150キロ |
| 電源の仕様 | 単相 220V50/60HZ | 応用シナリオ | 円筒状のセルステッカー |
| 生産効率 | 60~70ppm | 空気源の仕様 | 1/CFM |
| 適用されるバッテリー仕様 | 18650/21700/21650 | 合格率 | ≥95% |
| ステッカー効率 | ≥60PPM | トランスミッションモード | メカニカルハンド |
| 互換性のある材料 | ハイランド・ハーレー紙,高速バス紙,粘着性のあるライス紙,RET保護ステッカーなど | 最大衝突速度 | 99.99% |
1自動回転システム
自動感知装置は位置に到着し,フリップメカニズムは固定装置を回転させ,B側溶接のために溶接位置に戻す.
2二重軌跡設計
溶接のための前線,試験線.後線は,生産効率を向上させ,作業員が前後でジグを運ぶことを必要としないジグの帰り道です.
1バッテリー自動充電
2陽電極ペースト 断熱紙機
3セル電圧 内部抵抗の分類
4. セルを固定する支架の固定装置のプラットフォーム
5ポジティブとネガティブなバッテリーパックのCCD検出
6. 固定カバートッププレートプラットフォーム
7側Aの点溶接
8固定回転メカニズム
9側Bの溶接
10バックエンド 装置 生産ライン
→→ ポジティブな電極を自動的に貼る
パッドステッカー →→ バッテリーは自動的に分離器に入ります →→分離器はアーカイブのためにテストデータを掃く →→
バッテリーが対応する受信タンクに送られる → 作業員がグループで荷物装置を取り出す →
CCDの自動極度検出画面を押す → 資格のない手動訂正は自動的に送信されます →
作業員が固定装置の上部プレートをカバー →→スポット溶接機を押すA側での自動スポット溶接→→
→→ 溶接されたバッテリーパックの固定装置を外す
バッテリーパックを溶接した後,BMSボードをインストール →→
検査 →→BMSボードの機械または手動の溶接 → 作業員ラインと補助材料の設置 →→
バッテリーパックのパラメータをテストする 検査を通過しない →→老化検査を老化ワークショップに送信 →→
梱包 工房の梱包
1.エネルギー 貯蔵 バッテリー パック 2. 電動 自転車 バッテリー パック 3. 電動 ツール バッテリー パック
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
